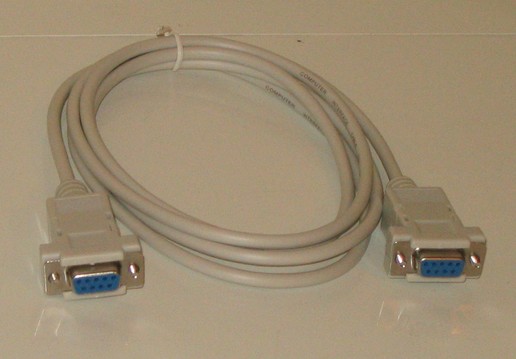

Сегодня о том, как спаять правильный нуль-модемный кабель. Для некоторых моделей офисных АТС можно найти готовый кабель — например, для станций Panasonic KX-TDA/KX-TDE и KX-TA/KX-TE нужен нуль-модемный кабель с одинаковыми 9-ти контактными разъёмами типа ‘мама’. Такой кабель часто продается под названием ‘кабель для связи компьютеров по COM-портам’. Купить его можно, например, в ‘Буром медведе’:

В любом случае, если с готовым кабелем получить данные не вышло, проверьте его распайку — иногда (редко) встречаются экзотические варианты!

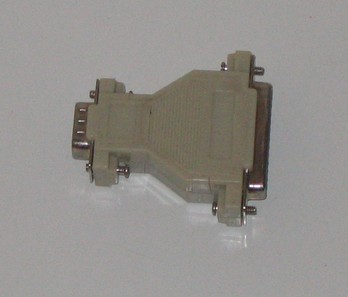

Со станциями Panasonic KX-TD1232/816 ситуция сложнее — требуется кабель с разными разъёмами (‘папа’ для подключения к станции и ‘мама’ для компьютера). Найти готовый нуль-модемный кабель кабель будет не просто. Кроме того, если требуется не только получать данные о звонках, но и программировать эти станции, требования к схеме соединений ужесточаются — не всякий нуль-модем подойдёт! Можно попробовать использовать упомянутый выше кабель 9×9 с переходником 9 ‘папа’ — 25 ‘папа’ (Внимание! ‘штырьки’ с двух сторон переходника!), такой переходник легче найти:

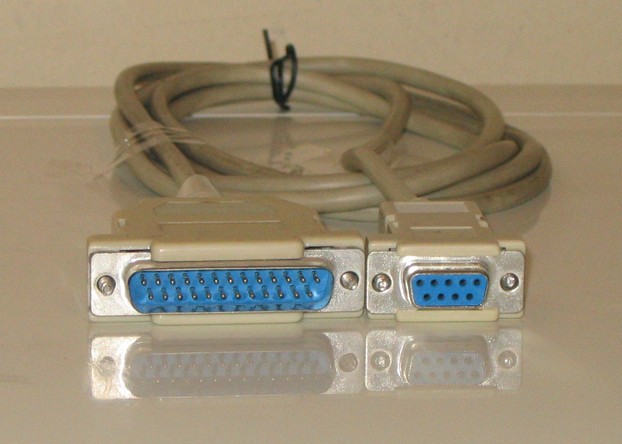

Но чаще проще купить МОДЕМНЫЙ кабель (их много — в магазинах они называются ‘кабель для подключения внешнего модема к компьютеру по последовательному порту’). Такой кабель уже имеет правильные разъёмы:

— остаётся только перепаять 6 проводов.

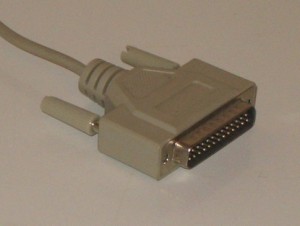

Внимание! Часто встречаются кабели с ‘литыми’ неразборными корпусами разъёмов — такой кабель для переделки не годится!

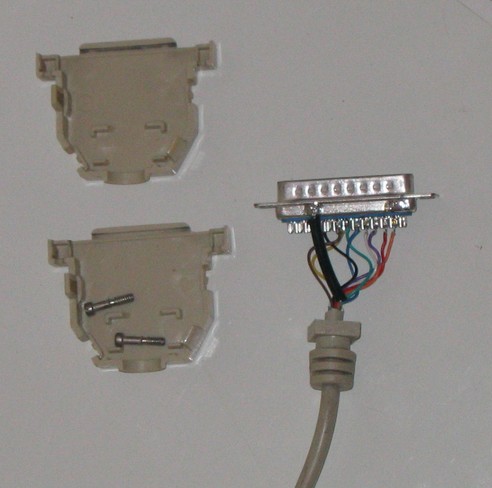

Далее открываем корпус разъёма 25 пин — ‘папа’:

И обмениваем местами провода на контактах 2 и 3 (номера контактов выдавлены на пластмассе):

Далее повторяем эту операцию для пар контактов 4 и 5, 6 и 20.

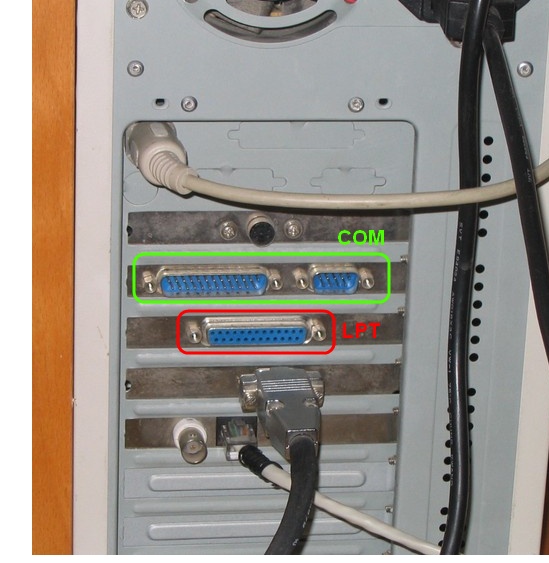

И напоследок — при подключении к компьютеру не путайте разъёмы COM-портов (9 или 25 пин ‘папа’) и LPT-порт (порт для подключения принтера):
